またかよ!?はい、ベストタックルのマネです。これはベストタックルにチューニング出した時に加工される23403クリックコグです。

23403
原理はこう。ウルキャスアブは、スプールと一緒にクリックコグが回って、シャフトと接触しているところで摩擦が生まれます。

23403-2
そこで、シャフトとの接点を削って非接触化し、

23403-3
クリックコグに座繰り加工を施し、そのハウジングにベアリングを入れてやるというチューニング。

キモとなるのは、座繰り穴の垂直精度で、精度があまかったり、樹脂が歪めば、悪影響しかないというチューニング。

僕は、2BBコグホイルの加工の関係で、何社か樹脂加工の工場を当たりましたが、樹脂をゆがめずに正確に加工する技術というのは、相当難しく、この部品の加工は、そこらの工場で手におえるものではありません。

これはベストタックルだからできる加工で、他の加工業者では難しいと思います。これをパクっているパーツもあるので、また、機会があれば、紹介しますねw

だけど、ベアリングなしで、シャフト接触面打ち抜き加工だけはできるんで、やっています。

IMG_2503
スプールにシャフトを入れると、

IMG_2504
ここでスコッと抵抗になります。この抵抗をなくしてやろうという作戦w
別にそこまで抵抗になるわけではないのですが、ま、手を加えようってやつです!

IMG_2507
クリックコグの全長は、16mm

IMG_2508IMG_2509
内側の深さは、13mm。16-13=3mmがスプールシャフトに接触しています。

IMG_2527
この接触面を撃ちぬいて非接触にします。もともとの穴が3mmですので、使うドリルは3.5mm程度のもの。これで少しずつ拡張して最終的には4mmを目指します。

IMG_2528
ルーターに取り付けて撃ちぬきます。手でコグを支えて、ルーターで簡単に撃ちぬけます。所詮POMなんで、即です。

IMG_2529
穴径が広がりました。

IMG_2541
スプールに取り付けてみたんですが、ちょこちょこ接触しています。更なる穴拡張が必要です。

IMG_2542
続いて3.9mmのドリルを使います。

IMG_2543
なんせ、樹脂なんで、あっという間に穴空きます!

IMG_2544
バリがでているので、

IMG_2548

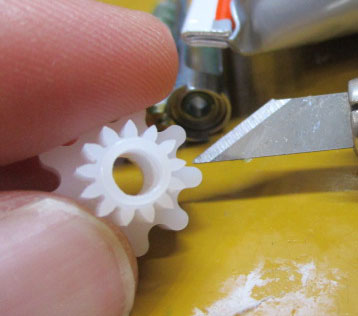

デザインナイフで面取りして完了!

IMG_2552
シャフトと完全非接触になりました!

これにより、クリックコグは、2点で支えるのが、1点になってしまいます。
通常、チューニングで追及する、ブレ回避とは真逆のことですが、BBブッシュで抑えるのでかまんか!?と思ってやっています。

ボクはこのパーツを雷魚で使っていて、今のところ不具合は無しですが、しょせん、20g位のフロッグを40m飛ばすくらいの釣りなので、カゴ釣り適合は不明。

正直、イジリたいんスわ!


ヘタなDIYチューニングですので、自己責任でお願いしますね~!
